圆锥破碎机

　　圆锥破碎机简介：

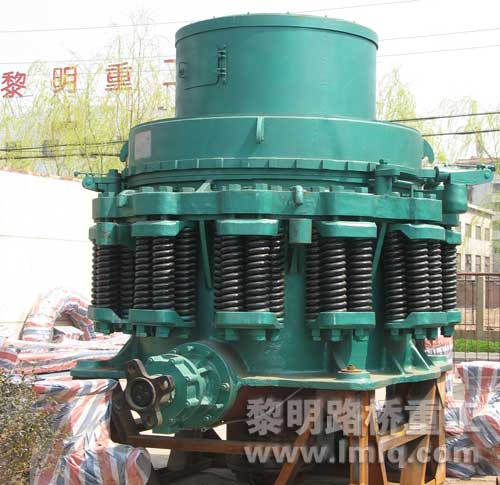

　　弹簧圆锥破碎机适用于破碎中等以上硬度的各种矿石和岩石。具有结构可靠，生产效率高，调整方便，使用经济等特点。其弹簧保险系统是过载保护装置，可使金属异物通过破碎腔而不危害机器，采用干油或水两种密封形式，使石粉与润滑油隔离，保证可靠工作。破碎腔型式由矿石用途决定，标准型适用于中碎；中型适用于细碎；短头型适用于超细碎。

　　圆锥破碎机工作原理：

　　圆锥破碎机的工作部分是两个截头为圆锥体，一个是定锥2（又称外锥），另一个是动锥1（又称内锥），见图。定锥2是静置的，是机架的一部分，动锥1铰装于O点，其下端活动地插在偏心衬套中，因此，定锥中心轴线OO’与动锥中心轴线OO1相交成一斜角。当OO1绕OO’旋转时，使动锥沿着定锥内表面作偏旋运动。在动锥靠拢定锥的区段，该处物料受到动锥的挤压、撞击和弯曲作用，成为破碎腔;在动锥偏离定锥的地方，已被破碎的物料在自重作用下从锥底卸出，成为卸料口3，物料从进料口4装入。

　　圆锥破碎机工作特点：

1)动锥连续转动，物料的破碎过程和卸料过程沿工作表面交替连续进行，生产率高。
2)物料夹在两锥体之间，受到挤压、弯曲和剪切作用，破碎较容易，动力消耗较低。
3)产品料度较均匀，呈立方体形状，动锥工作表面的磨损也较均匀。
4)结构简介,圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统、控制系统等几部分组成.
5)动锥和定锥都是正置，动锥摆动时，在破碎腔出料口附近，动锥与定锥之间有一段间隙相等的平行带，使成品料度均匀。进料口尺寸不大，能够处理的都是经过初次破碎的物料。
6))本系列圆锥破碎机采用干油或者水两种密封方式,使灰尘杂质无法进人机体内，从而保证了润清油的清洁，延长了滑动轴承、推力球轴承的使用寿命，使得机器运转可靠.

　　圆锥破碎机技术参数：

型　号	破碎锥 直径	进料口尺寸	更大进料边长	出料口 调整范围	处理能力	偏心套转速	功率	重量
	(mm)	(mm)	(mm)	(mm)	(t/h)	(r/min)	(kw)	(T)
PYB600	Ф 600	75	12-25	65	40	356	30	5
PYD600	Ф 600	40	2-13	35	12-23	356	30	5.5
PYB900	Ф 900	135	15-50	115	50-90	333	55	11.2
PYZ900	Ф 900	70	5-20	60	20-65	333	55	11.2
PYD900	Ф 900	50	3-13	50	15-50	333	55	11.3
PYB1200	Ф 1200	170	20-50	145	110-168	300	110	24.7
PYZ1200	Ф 1200	115	8-25	100	42-135	300	110	25
PYD1200	Ф 1200	60	3-15	50	18-105	300	110	25.3
PYB1750	Ф 1700	250	25-50	215	280-480	245	160	50.3
PYZ1750	Ф 1700	215	10-30	185	115-320	245	160	50.3
PYD1750	Ф 1700	100	5-13	85	75-230	245	160	50.2
PYB2200	Ф 2200	350	30-60	300	59-1000	220	280/260	80
PYZ2200	Ф 2200	275	10-30	230	200-580	220	280/260	80
PYD2200	Ф 2200	130	5-15	100	120-340	220	280/260	81.4

　　注：黎明重工保留更改产品设计与规格的权利，届时恕不另行通知。
